MFC

ABSOLUTNÍ FILTRY PRO MIKROČÁSTICE - EPA, HEPA, ULPA

Ultrafiltry N mají kompaktní a robustní konstrukci s malým rizikem poškození a s nadprůměrně velkou filtrační plochou. Použití skládaného filtračního média ve složenci umožňuje extrémně vysoké náběhové rychlosti a průtoky až 4 000 m3/hod. (na filtr rozměru 610 × 610 × 292 mm).

Kvalita

Pro Ultrafiltry N ve třídách filtrace H13 a H14 je standardem praménková zkouška olejovou mlhou.

Technické údaje

  • OBECNÉ INFORMACE

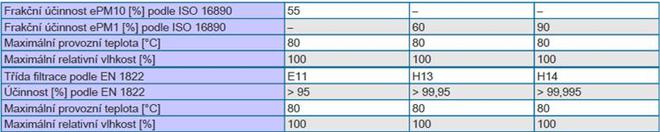

  • TECHNICKÁ DATA
  • OBJEDNACÍ KLÍČ
Použití
  • Plisovaný filtrační článek pro zachycování jemného prachu a suspendovaných částic, například aerosolů, toxických prachů, virů a bakterií z přiváděného a odváděného vzduchu ve vzduchotechnice s vysokými průtoky vzduchu a požadavkem na dlouhou životnost filtru.
  • Jemný prachový filtr: Předfiltr nebo koncový filtr pro zachycování jemného prachu ve vzduchotechnických a klimatizačních systémech.
  • Filtr pevných částic: Hlavní nebo koncový filtr používaný pro nejkritičtější požadavky na čistotu a sterilitu vzduchu v oblastech, jako je výroba, výzkum, medicína, farmaceutický průmysl a jaderná technika
Zvláštní charakteristické vlastnosti
  • Standardní test těsnosti pro všechny HEPA filtry tříd filtrace H13, H14
Klasifikace
  • Certifikace Eurovent pro jemné prachové filtry
  • Hygienická shoda
Jmenovité velikosti
  • Š × V × H [mm]

Filtrační třídy

Skupiny filtrů

  • ISO ePM10 podle ISO 16890
  • ISO ePM1 podle ISO 16890
  • EPA podle EN 1822
  • HEPA podle EN 1822

Třídy filtrace

  • ePM10 55 %
  • ePM1 60 %
  • ePM1 90 %
  • E11
  • H13

Možnosti

  • V: Zvýšený průtok vzduchu
  • FNU: Těsnění s plochým profilem na vstupní straně
  • FND: Těsnění s plochým profilem na výstupní straně
  • TGU: Těsnění zkušební drážky na vstupní straně (pouze pro třídy filtrace H13, H14)
  • WS: bez těsnění
  • OT: Zkouška olejovou mlhou (pouze pro filtrační třídy H13, H14)
  • OTC: Zkouška olejovou mlhou s certifikátem (pouze pro třídy filtrace H13, H14)
Provedení
  • GAL: Rám z pozinkované oceli
  • STA: Rám vyrobený z nerezové oceli

Užitečné doplňky

  • Skříň filtru HEPA pro instalaci do potrubí je k dispozici jako samostatná jednotka (KSF, KSFS, DCA) nebo jako systémová kombinace (KSFSSP)

Konstrukční vlastnosti

  • Kompaktní V-design
  • Obvodové těsnění s plochým profilem na vstupní straně
  • Volitelně verze s těsněním zkušební drážky (třídy filtrace H13, H14) na vstupní straně. Těsnění s plochým profilem může být umístěno také na výstupní straně

Materiál a povrchy

  • Filtrační média z vysoce kvalitních papírů ze skleněných vláken s pevností za mokra, plisovaná
  • Distanční vložky zajišťují stejnoměrný rozestup záhybů
  • Těsnicí materiál vyrobený z trvale pružného dvousložkového polyuretanového lepidla
  • Rám volitelně z nerezové oceli
Normy a směrnice
  • Testování podle normy ISO 16890; mezinárodní norma pro obecnou ventilaci a klimatizaci; klasifikace účinnosti odlučování založená na naměřené frakční účinnosti odlučování, která se zpracovává do vykazovacího systému pro účinnost odlučování jemného prachu (ePM)
  • U jemných prachových filtrů je frakční účinnost odlučování určitého rozsahu velikostí definována aerosoly (DEHS a KCl)
  • V závislosti na zkušebních hodnotách jsou filtry rozděleny do skupin filtrů ISO ePM10 a ISO ePM1
  • Zkoušky filtrů pevných částic podle EN 1822-1 a ISO 29463-2 až ISO 29463-5 (filtry EPA, HEPA a ULPA):
  • Normy pro zkoušení filtračních parametrů u výrobce metodou počítání částic při použití kapalného zkušebního aerosolu
  • Jednotná klasifikace filtrů pevných částic podle účinnosti odlučování při použití zkušebního aerosolu s průměrnou velikostí částic v rozsahu minimální účinnosti odlučování (MPPS)
  • Filtry pevných částic jsou rozděleny do skupin filtrů EPA (třídy filtrace E10, E11, E12), HEPA (třídy filtrace H13, H14) a ULPA (třídy filtrace U15, U16, U17) podle hodnot zjištěných pro lokální účinnost odlučování a integrální účinnost odlučování.
Shoda s hygienickými předpisy podle VDI 6022, VDI 3803, DIN 1946 část 4, ÖNORM H 6020, SWKI VA 104-01 a WKI 99-3 a EN 16798
1 Typ
  • MFC Plisovaný filtrační článek
2 Klasifikace
  • ePM1 Frakční účinnost ePM1 podle ISO 16890
  • ePM10 Frakční účinnost ePM10 podle ISO 16890
  • E11 Třída filtrace E11 podle EN 1822
  • H13 Třída filtrace H13 podle EN 1822
  • H14 Třída filtrace H14 podle EN 1822
3 Účinnost odlučování
  • Uveďte účinnost odlučování [%] podle ISO 16890 (neplatí pro E11, H13, H14)
4 Provedení
  • GAL Rám z pozinkovaného ocelového plechu
  • STA Rám vyrobený z nerezové oceli
5 Jmenovitá velikost [mm]
  • Šířka × výška × hloubka
  • Šířku a hloubku nelze měnit
Výška
  • 287, 490, 592 nebo 305, 610, 762
6 Kategorie Průtok vzduchu
  • S standardní
  • M střední
  • X vysoká
7 Těsnění
  • WS Bez těsnění
  • FNU Těsnění s plochým profilem na vstupní straně
  • TGU Těsnění se zkušební drážkou na vstupní straně
  • FND Těsnění s plochým profilem na výstupní straně
8 Zkouška
  • Bez registrace: bez zkoušky těsnosti
  • OT Zkouška olejovou mlhou (pouze H13, H14)
  • OTC Zkouška olejovou mlhou s certifikátem (pouze H13, H14)
